Συμπίεστες βίδες περιστροφής με έγχυση πετρελαίου
GA 30-90 VSD iPM
Κάντε κλικ για να ανοίξετε τον κατάλογο μας:ΓΑ7-90VSD_IPM_wuxi_EN.pdf

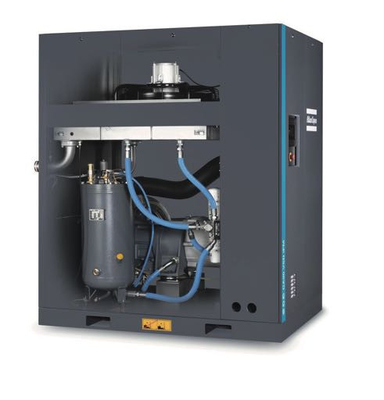

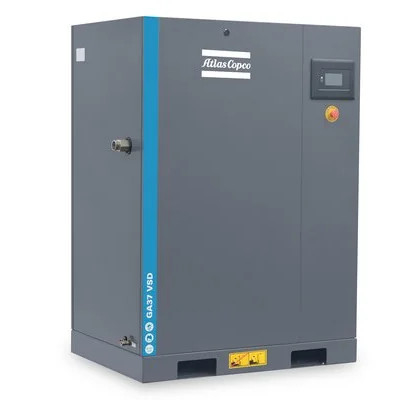

Το Atlas Copco GA30-90VSDIPM είναι ένας πραγματικός συμπιεστής αέρα με μετατροπέα που μπορεί να σας φέρει εξοικονόμηση ενέργειας.Το καινοτόμο σύστημα μετάδοσης και το ειδικό σχεδιασμό μετατροπέα του συμπιεστή αέρα μπορεί να σας εξοικονομήσει έως και 35% ενέργειας- Πακέτο βιώσιμης παραγωγής και εμφάνισης Είναι απαραίτητο να μειώσετε το λειτουργικό σας κόστος.
GA 30-90 VSDiPM Ευφυές έλεγχο, μεγαλύτερη εξοικονόμηση ενέργειας
Μηχανή με εσωτερικό μόνιμο μαγνήτη (iPM)
• Πολύ υψηλή απόδοση: ισούται με τα πρότυπα IE4
• Η ειδική σχεδίαση των καναλιών πετρελαίου καθιστά την ψύξη πιο αποδοτική
• Επίπεδο προστασίας κινητήρα IP66, Επίπεδο μόνωσης H
• Μηχανή ψύξης με λάδι, χωρίς να απαιτείται ανεμιστήρας ψύξης
Στοιχείο
• Κατασκευάστηκε από την Atlas Copco
• Αξιόπιστος, υψηλής απόδοσης και αθόρυβος
Τύπος κινητήρα Premium
• Αξιόπιστη άμεση κίνηση για GA 45-75 VSD iPM
• Η πρόσφατα αναπτύχθηκε κίνηση ταχυτήτων για GA 90 VSD iPM εξασφαλίζει εύκολη συντήρηση
• Όλυμα σφράγισης και ψυχρός κινητήρας
Κλασικό σύστημα ψύξης
• Διαχωρισμός ελαίου/αποψύκτη
• Το ψυγείο W-fin είναι αξιόπιστο σε σκληρές συνθήκες
• Ο άξονας ανεμιστήρας βελτιώνει την απόδοση του ψυκτικού
• Η χαμηλότερη θερμοκρασία εξασφαλίζει αποτελεσματική λειτουργία
Σκληρό φίλτρο/διαχωριστικό ελαίου
• Ενσωματωμένη βαλβίδα παράκαμψης με το φίλτρο πετρελαίου
• Σχεδιασμός περιστροφής, εύκολη συντήρηση
Ελέγχος αφής Elektronikon®
• Ενσωματωμένοι έξυπνοι αλγόριθμοι μειώνουν την πίεση του συστήματος και την κατανάλωση ενέργειας
• Διατίθενται τηλεχειριστήριο, έξοδος συναγερμού, σχέδιο συντήρησης, διάγνωση δικτύου
• Ενσωματωμένη εξ αποστάσεως διάγνωση Smartlink για την κατανόηση της κατάστασης του συστήματος σε πραγματικό χρόνο
Καινοτόμος Neos InverterΚατάλληλο για GA45-90VSDIPM)
• Ο μετατροπέας που σχεδιάστηκε εσωτερικά από την Atlas Copco, ελέγχει τώρα επίσης τους κινητήρες iPM
• Προστασία IP5x
• Σκληρό περίβλημα από αλουμίνιο για απρόσκοπτη λειτουργία στις πιο δύσκολες συνθήκες
• Λιγότερα εξαρτήματα: συμπαγή, απλή και εύκολη στη χρήση
Τεχνικές προδιαγραφές:
| Τύπος |
Εργασιακή πίεση |
FAD |
Δύναμη κινητήρα |
Ασύρματα |
Βάρος |
Αποκλεισμός |
| Διάταξη (ε) |
psig |
Α/ο |
m3/min |
Cfm |
kW |
ιπ |
dB (A) |
χιλιόγραμμο |
| GA 30 VSDiPM |
4 |
58 |
15.5-94.1 |
0.93-5.64 |
32.8-199.3 |
30 |
40 |
69 |
522 |
G1 1/2 "M |
| 7 |
102 |
14.6-92.5 |
0.88-5.55 |
31.0-196.0 |
30 |
40 |
69 |
522 |
| 10 |
146 |
13.7-82.2 |
0.82-4.93 |
29.0-174.0 |
30 |
40 |
69 |
522 |
| 12.5 |
181 |
15.1-69.8 |
0.90-4.19 |
31.9-147.9 |
30 |
50 |
69 |
522 |
| GA 37 VSDiPM |
4 |
58 |
22.5-115.5 |
1.35-6.93 |
47.7-244.6 |
37 |
50 |
69 |
550 |
G1 1/2" |
| 7 |
102 |
22.1-114.5 |
1.33-6.87 |
46.8-242.5 |
37 |
50 |
69 |
550 |
| 10 |
146 |
21.0-100.1 |
1.26-6.01 |
44.5-212.0 |
37 |
60 |
69 |
550 |
| 12.5 |
181 |
23.2-84.0 |
1.39-5.04 |
49.1-177.9 |
37 |
60 |
69 |
550 |
| GA 45 VSDiPM |
4 |
58 |
37.8-145.9 |
2.27-8.75 |
801-309.2 |
45 |
60 |
70 |
980 |
G2 1/2" |
| 7 |
102 |
36.9-145.0 |
2.21-8.72 |
78.2-307.3 |
45 |
60 |
70 |
980 |
| 10 |
146 |
35.1-126.4 |
2.11-7.58 |
74.4-267.8 |
45 |
60 |
70 |
980 |
| 12.5 |
181 |
39.0-104.5 |
2.34-6.27 |
82.6-221.4 |
45 |
60 |
70 |
980 |
| GA 55 VSDiPM |
4 |
58 |
40.4-183.7 |
2.42-11.02 |
85.6-389.3 |
55 |
75 |
70 |
985 |
G2 1/2" |
| 7 |
102 |
39.5-183.0 |
2.37-11.00 |
83.7-387.8 |
55 |
75 |
70 |
985 |
| 10 |
146 |
38.1-162.8 |
2.29-9.77 |
80.7-345.0 |
55 |
75 |
70 |
985 |
| 12.5 |
181 |
42.8-137.7 |
2.57-8.26 |
90.7-291.8 |
55 |
75 |
70 |
985 |
| GA 75 VSDiPM |
4 |
58 |
43.1-226.0 |
2.59-13.56 |
91.3-478.9 |
75 |
100 |
73 |
990 |
G2 1/2" |
| 7 |
102 |
42.1-225.0 |
2.53-13.50 |
89.2-476.8 |
75 |
100 |
73 |
990 |
| 10 |
146 |
40.9-205.4 |
2.45-12.32 |
86.7-435.2 |
75 |
100 |
73 |
990 |
| 12.5 |
181 |
45.7-174.3 |
2.75-10.46 |
96.8-369.3 |
75 |
100 |
73 |
990 |
| GA 90 VSDiPM |
4 |
58 |
56.9-301.0 |
3.58-18.06 |
120.6-637.8 |
90 |
120 |
73 |
1170 |
G2 1/2" |
| 7 |
102 |
56.9-300.0 |
3.41-18.00 |
120.6-635.7 |
90 |
120 |
73 |
1170 |
| 10 |
146 |
54.6-256.3 |
3.28-15.38 |
115.7-543.1 |
90 |
120 |
73 |
1170 |
| 12.5 |
181 |
66.1-223.8 |
3.97-13.43 |
140.1-474.2 |
90 |
120 |
73 |
1170 |
*Οι παράμετροι απόδοσης της μονάδας μετρούνται σύμφωνα με το πρότυπο ISO1217, παράρτημα Γ, και μετρούνται το 2009.
**Το επίπεδο θορύβου μετριέται σύμφωνα με τα πρότυπα ISO 2151 και ISO 9614 και το σφάλμα είναι 3 db (A).
Όροι αναφοράς:
- Απόλυτη πίεση εισόδου 1 bar/14.5 psi.
- Θέρμανση αέρα 20°C/ 68°F.
Μέγεθος:
| |
L ((mm) |
W(mm) |
H(mm) |
| ΓΔ 30-37VSD IPM |
1150 |
815 |
1615 |
| ΓΔ 45-90VSD IPM |
1680 |
1221 |
1980 |
