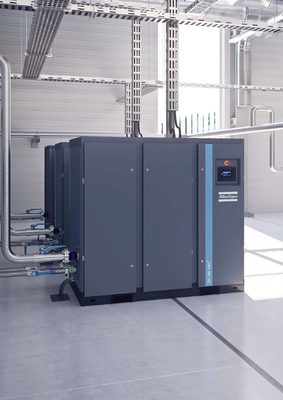

ZR/ZT 75-160 VSD+ Αλτάς αλκοολούχος συμπίεστής αέρα βίδες η καλύτερη επιλογή για τις κρίσιμες βιομηχανίες

Συμπιεστήρας περιστροφικής βίδα αέρα χωρίς λάδι

ZR/ZT 75-160VSD+

Καθορισμός του προτύπου για την ενεργειακή απόδοση, την ασφάλεια και την αξιοπιστία
Ο συντομότερος δρόμος προς την ανώτερη παραγωγικότητα είναι να ελαχιστοποιηθούν τα λειτουργικά έξοδα, διατηρώντας παράλληλα μια αδιάκοπη προμήθεια της κατάλληλης ποιότητας αέρα.Η σειρά συμπιεστών Atlas Copco Z επικεντρώνεται στην αποτελεσματική εξοικονόμηση ενέργειας, διασφαλίζοντας την ασφάλεια των προϊόντων ̇ μόνο οι μηχανομηχανίες χωρίς λάδι αποκλείουν κατά 100% τους κινδύνους μόλυνσης ̇ και εγγυώνται τη μέγιστη αξιοπιστία 24 ώρες το 24ωρο.Έτος μετά το έτος, με ελάχιστο κόστος συντήρησης, λίγες παρεμβάσεις συντήρησης και μεγάλα διαστήματα επισκευής.

Αξιόπιστη

Αξιόπιστο στοιχείο

• Τελευταία γενιά κορυφαίου επιπέδου στοιχείων συμπίεσης.
• Ανώτερη επικάλυψη του ροτόρα Atlas Copco για υψηλή αντοχή.
• Η θερμική αποδοτικότητα μειώνει την επέκταση με αποτέλεσμα τη μείωση της φθοράς και την αύξηση της αξιοπιστίας.
• Πιο συμπαγή, βελτιωμένα προφίλ του ροτόρα και μανδύα ψύξης για μέγιστη αντοχή.

Προηγμένο σύστημα παρακολούθησης με οθόνη αφής
• Φιλικό προς το χρήστη Elektronikon® Touch, με ενισχυμένη δυνατότητα συνδεσιμότητας.
• Περιλαμβάνονται προειδοποιητικές ενδείξεις, προγραμματισμός συντήρησης και ηλεκτρονική απεικόνιση της κατάστασης του μηχανήματος για αυξημένη αξιοπιστία.

Υψηλής αξιοπιστίας κινητήρας
• IP66 Μόνιμος μαγνήτης κινητήρας ψύξης με νερό με λαδιωμένα ρουλεμάνια.
• Η ανθεκτική αξιοπιστία εμποδίζει την είσοδο σκόνης και νερού στον κινητήρα.

Αποχέτευση μηδενικών απωλειών

• Καθαρισμός όλων των υδάτων και της μόλυνσης
• Αύξηση της αξιοπιστίας τόσο του προϊόντος όσο και του συστήματος.

Εύκολη πρόσβαση
• Εύκολη πρόσβαση σε όλα τα εξαρτήματα για να ελαχιστοποιηθούν οι χρόνοι συντήρησης.
• Πύλες με κλωστή για εύκολη συντήρηση, π.χ. καθαρισμό.
• εξοικονομεί πολύτιμο και πολύτιμο έδαφος σε μια εγκατάσταση.
• Η υψηλότερη αναλογία ροής/αποτυπώσεως στην αγορά.

Σχεδιασμός ηχομόνωσης
• Η αθόρυβος βιτρίνα εξασφαλίζει βέλτιστες συνθήκες εργασίας για όλους στο άμεσο περιβάλλον.
• Βελτιωμένοι εσωτερικοί αγωγοί και ενσωματωμένος αποσβεστήρας παλμών για τη μείωση του θορύβου.
• Υψηλής ποιότητας επικαλυμμένο ταβάνι για την πρόληψη της σκουριάς.

Ομαδοποιημένα είδη υπηρεσιών
• Ελάχιστος χρόνος συντήρησης, διότι τα τμήματα συντήρησης συγκεντρώνονται μεταξύ τους για ευκολότερη πρόσβαση.
• Όλα τα εξαρτήματα είναι σχεδιασμένα για λειτουργικότητα και μακρά διάρκεια ζωής.

Πραγματοποιήσιμος έλεγχος - κινητήρας NEOS

• Αντιστροφέας Atlas Copco NEOS σχεδιασμένος για να λειτουργεί στις σκληρές συνθήκες του σπιτιού συμπιεστή.
• Η μοντελοποιημένη σχεδίαση επιτρέπει την αντικατάσταση μεμονωμένων εξαρτημάτων, μειώνοντας το κόστος συντήρησης.
• Κουβίνιο σχεδιασμένο για να διατηρεί τον μετατροπέα δροσερό, παρατείνοντας τη διάρκεια ζωής και αυξάνοντας την λειτουργική αποτελεσματικότητα.

Αξιόπιστη ψύξη

• Ψυχρότερο με πολύ αποτελεσματικό διαχωριστή νερού για μεγαλύτερη αξιοπιστία.
• Ψυκτικές επιφάνειες με αυξημένο μέγεθος από ανοξείδωτο χάλυβα για τη διασφάλιση ανώτατης απόδοσης κατά τη διάρκεια μακράς ζωής.
• Οι σωλήνες με αστρικό προφίλ αποτελούνται από διανωτισμένο αλουμίνιο για την πρόληψη της διάβρωσης.
• Εύκολο να αφαιρεθεί για γρήγορη και οικονομική συντήρηση.

Βελτιστοποιήστε το σύστημα σας
Με το ZR/ZT, η Atlas Copco παρέχει ένα ολοκληρωμένο τυποποιημένο πακέτο που ενσωματώνει την τελευταία τεχνολογία σε ένα σχεδιασμό που είναι κατασκευασμένο για να διαρκέσει.Για να βελτιστοποιήσετε περαιτέρω τις επιδόσεις των ZR/ZT ή απλά να τις προσαρμόσετε στο συγκεκριμένο περιβάλλον παραγωγής σας, διαθέσιμα προαιρετικά χαρακτηριστικά.

Διάγραμμα ροής
Η ροή της διαδικασίας, η ροή πετρελαίου και η ροή ψύξης - βήμα προς βήμα

1. Διήθηση και συμπίεση

Ο αέρας εισάγεται στον συμπιεστή μέσω του φίλτρου εισόδου, όπου ο αέρας καθαρίζεται.
Στη συνέχεια, συνεχίζεται στο πρώτο στάδιο συμπίεσης όπου ο αέρας συμπίεται σε ενδιάμεση πίεση.

2. ψύξη και δεύτερη συμπίεση
Μετά την πρώτη συμπίεση, ο αέρας ψύχεται στο intercooler.Στο στάδιο υψηλής πίεσης, η πίεση φτάνει στην τελική της πίεση.

3Ανταλλαγή θερμότητας και ψύξης
Ο θερμός υγρός συμπιεσμένος αέρας στην έξοδο του σταδίου υψηλής πίεσης περνά από τον αποσβεστήρα παλμών με ενσωματωμένη βαλβίδα ελέγχου στον εναλλάκτη θερμότητας.Εδώ μεταφέρει τη θερμότητα στον ενσωματωμένο στεγνωτήρα που χρησιμοποιείται περαιτέρω στη διαδικασία.
Ο αέρας συνεχίζει στον προψύκτη όπου ψύχεται και η υγρασία διαχωρίζεται και αποστράγγεται.

4Ενσωματωμένος στεγνωτήρας
Ο ψυγμένος υγρός συμπιεσμένος αέρας αναμειγνύεται τώρα με το 40% του ψυγμένου αέρα αναγέννησης και εισέρχεται στον στεγνωτήρα.

5- Ανταλλάκτης θερμότητας

Το 40% του ξηρού αέρα πηγαίνει στον εναλλάκτη θερμότητας, όπου παίρνει τη θερμότητα από τον εισερχόμενο ζεστό υγρό συμπιεσμένο αέρα.που περνάει από τον ψυκτικό αναγέννησης όπου ψύχεται και η υγρασία διαχωρίζεται και αποστράγγεταιΣτη συνέχεια αναμειγνύεται με τον εισερχόμενο, ψυγμένο υγρό συμπιεσμένο αέρα.

6. πετρέλαιο
Οι κίτρινες γραμμές αντιπροσωπεύουν τη ροή ελαίου του συμπιεστή. Το έλαιο αντλείται από την δεξαμενή μέσω ενός φίλτρου υψηλής απόδοσης για την παροχή καθαρού, ψυγμένου ελαίου στα γρανάζια για λίπανση.Μετά το πετρέλαιο επιστρέφει στην δεξαμενή..
Υπάρχει επίσης μια βαλβίδα παράκαμψης που επιτρέπει στο λάδι να ρέει στο ψυγείο πετρελαίου, έτσι ώστε να εξασφαλίζεται η βέλτιστη θερμοκρασία, αυξάνοντας την αποτελεσματικότητα και την αντοχή των εξαρτημάτων μας.

7Νερό.
Οι σκούρες μπλε γραμμές αντιπροσωπεύουν τη ροή νερού.
Πρώτα απ' όλα, το νερό ψύξης κατευθύνεται στον ενσωματωμένο στεγνωτήρα για την ψύξη του
Δεύτερον, το νερό μεταφέρεται τόσο στο inter- όσο και στο afuercooler για να μειωθεί η θερμοκρασία του συμπιεσμένου αέρα.
Τέλος, το νερό διαχωρίζεται στους ψυκτικούς λαδιού για να μειώσει τη θερμοκρασία του λαδιού και στη συνέχεια περνά μέσα από τα μανδύα του κινητήρα και τα στοιχεία για να εξασφαλίσει τη βέλτιστη θερμοκρασία.Το νερό συνεχίζει πίσω στο ψυγείο και κατευθύνεται περαιτέρω στην έξοδο νερού.

Τεχνικές προδιαγραφές
Δεδομένα του εύρους ZR/ZT 75-160 VSD+ (FF)
